Termografija sončnih elektrarn z dronom

Vidimo, kateri moduli se pregrevajo – preden to opazite na računu.

Z dronom s termalno kamero pregledamo vašo sončno elektrarno, poiščemo vroče točke in okvare ter vse zberemo v jasnem poročilu z natančno lokacijo vsakega modula.

Zahtevajte ponudbo Oglejte si primer poročila

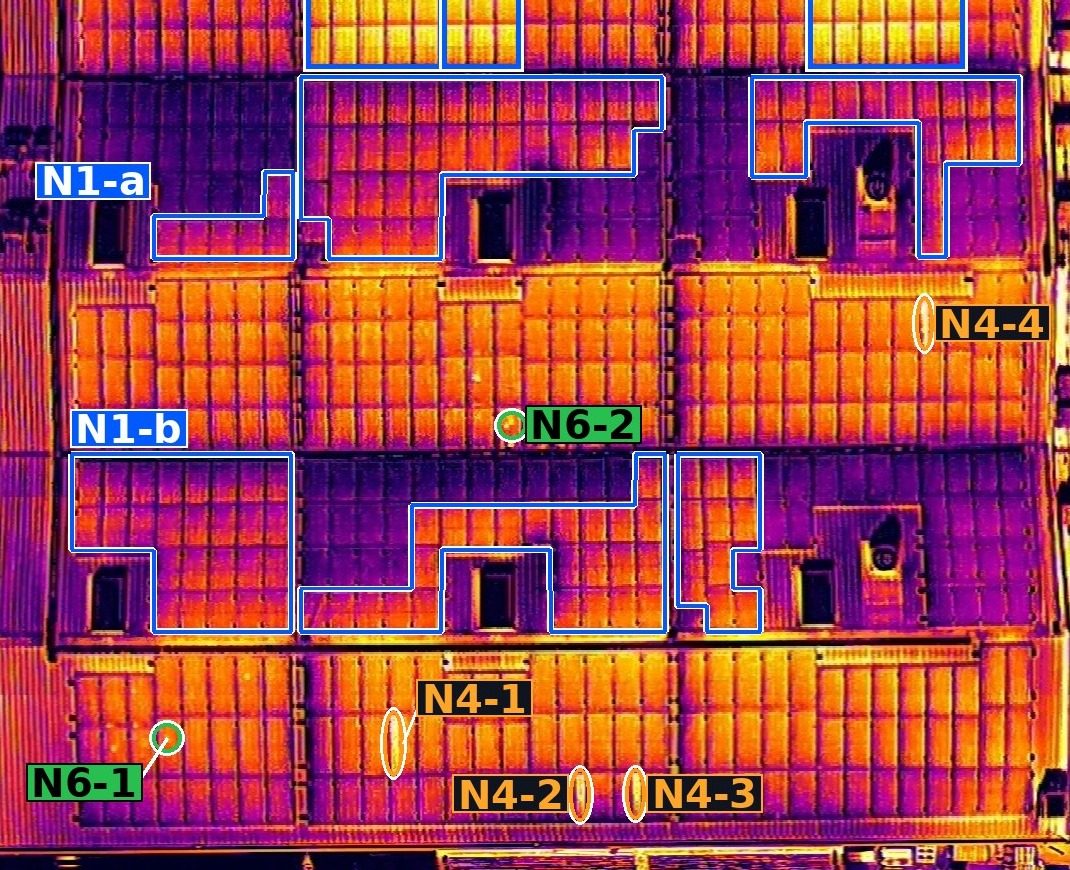

Termografski mozaik dela strešne sončne elektrarne z obrobljenimi skupinami toplejših modulov in označenimi ugotovitvami.
Izsek iz termografskega mozaika industrijske strešne elektrarne, z označenimi ugotovitvami iz poročila.
Primeri s pregleda

Napake, ki jih nadzorni sistem pogosto ne pokaže

Primeri iz dejanskega pregleda industrijske strešne elektrarne razreda 500–1000 kWp. Pri vsaki ugotovitvi ločimo termografsko opažanje, verjetno razlago in vzrok, ki ga potrdijo električne meritve.

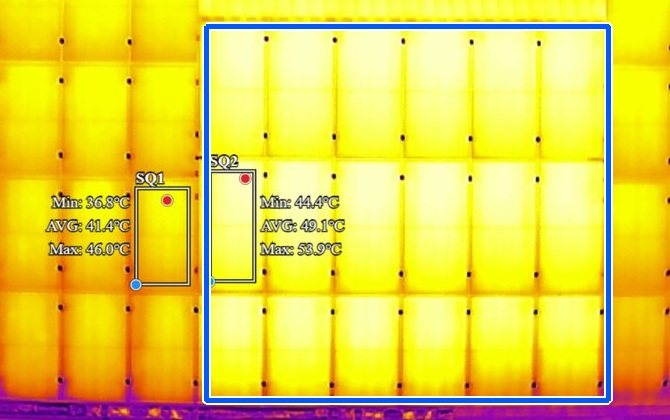

Radiometrična meritev: modul v toplejšem nizu 49,1 °C proti sosednjemu normalnemu modulu 41,4 °C.
ΔT 7,7 °C · 49,1 °C proti 41,4 °C

Nizi brez odvzema moči

Celi nizi modulov, ki so enakomerno toplejši od sosednjih. Vzorec, ki sledi vezavi niza, kaže na varovalko, konektor ali DC-vhod razsmernika. Takšen niz lahko mesece ostane neopažen.

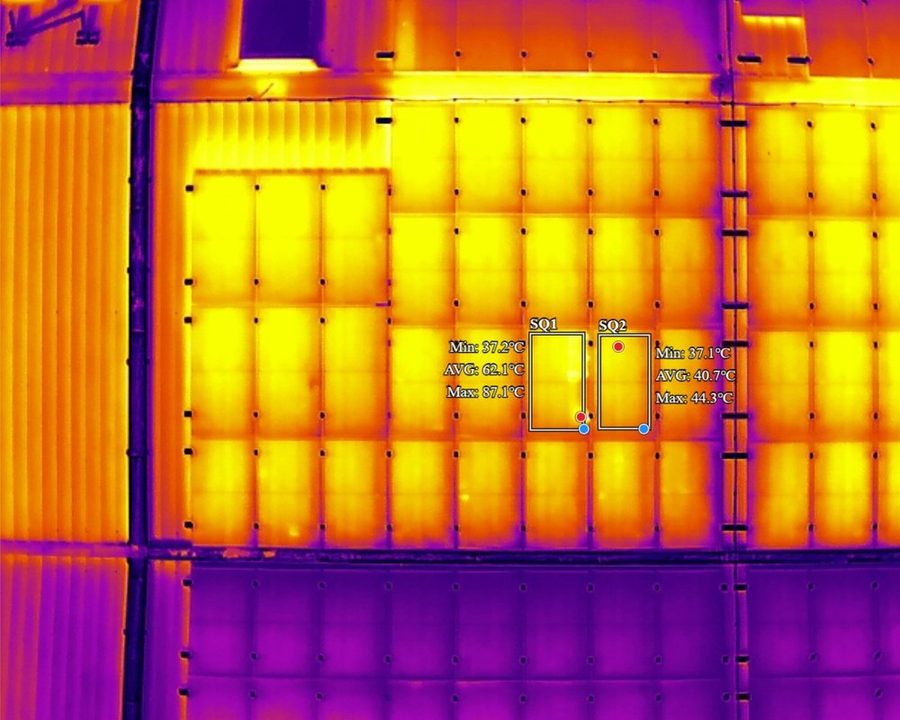

Radiometrična meritev vroče točke na modulu z najvišjo temperaturo 87,1 °C.
87,1 °C · ΔT 42,8 °C proti referenčnemu modulu

Vroče točke

Lokalno pregrete celice zaradi poškodbe, mikrorazpok ali nečistoč. Dolgotrajno pregrevanje pospeši degradacijo modula, zato jih obravnavamo prednostno.

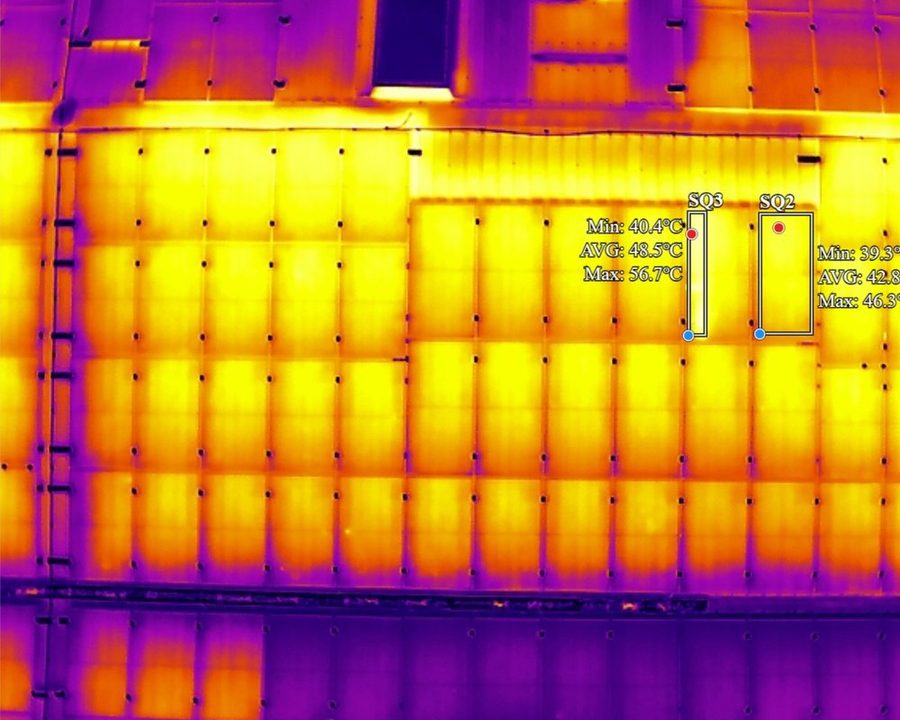

Termogram modula z enakomerno toplejšo tretjino, skladno z delovanjem obvodne diode.
ΔT 5,7 °C · tretjina modula

Obvodne diode

Enakomerno toplejša tretjina modula kaže na aktivirano ali okvarjeno obvodno diodo. Modul proizvaja manj, kot bi moral; potrdi se z meritvijo I-U krivulje.

Kako poteka pregled

  1. 01

    Dogovor in termin

    Uskladimo lokacijo in velikost elektrarne ter izberemo sončen dan, ko je sevanje dovolj močno za zanesljivo meritev (nad 600 W/m²).

  2. 02

    Let z dronom

    Z dronom DJI Mavic 3T hkrati posnamemo termalne in običajne fotografije vseh modulov. Na elektrarno ni treba stopiti.

  3. 03

    Analiza posnetkov

    Pregledamo vsak modul, izmerimo temperaturne razlike in vsako odstopanje označimo na mreži elektrarne.

  4. 04

    Poročilo v PDF

    Prejmete pregledno poročilo z lokacijo vsakega odstopanja, posnetki in priporočili, razvrščenimi po resnosti.

Poglejte, kaj dobite

Primer poročila s pregleda industrijske strešne elektrarne moči 500–1000 kWp. Podatki o naročniku so odstranjeni.

  • mreža modulov z oznakami vrstic in stolpcev,
  • termalni in običajni posnetki vsakega odstopanja,
  • preglednica ugotovitev z razvrstitvijo resnosti,
  • priporočila za nadaljnje ukrepe.
Prenesite primer poročila (PDF)
Razvrstitev resnosti v poročilu
Nizka – spremljanje ob naslednjem pregledu
Srednja – preverba ali čiščenje v doglednem času
Visoka – priporočen pregled s strani monterja
Za koga

Komu pregled koristi

  • Lastniki in upravljavci sončnih elektrarn
    redni letni pregled in zgodnje odkrivanje izgub
  • Vzdrževalci in monterji
    natančna lokacija napak pred prihodom ekipe na streho
  • Ob prevzemu ali pred iztekom garancije
    neodvisen dokaz o stanju modulov in nizov
  • Zavarovalnice in cenilci
    dokumentirano stanje po neurju, toči ali požaru
Oprema in metoda

Merimo, ne samo slikamo

  • DRON
    DJI Mavic 3T, radiometrična termalna kamera 640 × 512 in RGB-kamera
  • ANALIZA
    DJI Thermal Analysis Tool – meritve iz radiometričnih posnetkov, naknadno preverljive
  • OBSEVANJE
    Fluke IRR1-SOL, merjenje na mestu med pregledom
  • METODA
    vrednotenje po načelih IEC TS 62446-3

Pošljite povpraševanje

Navedite lokacijo in približno moč elektrarne, pa vam pripravimo ponudbo in predlog termina.
